5G基站供电系统增加固态继电器专案

一、背景

随着运营商5G通信基站的规模化部署，在原有站址上进行共享建设，新增5G网络系统后，基站的设备功耗随之大幅度增加，对铁塔公司电源配套提出了更高的要求，同时带来巨大的挑战。

1、5G设备功耗大，电池需求大，机房或室外机柜空间不足。

2、开关电源容量不足，直流输出端子不足。

3、蓄电池备电时长不足。

4、楼层安全承重问题突出。

5、市电停电后移动式柴油发电机功率不足。

二、目标分析

1、能提升整站开关电源系统容量，解决输出端子不足的问题。

2、解决市电停电后油机发电功率不足的痛点。

3、解决机房或室外机柜空间不足的问题。

4、解决5G单独计量。

三、增加直流固态继电器的应用场景

1、原开关电源系统容量不满足新增5G系统设备功耗。

2、原开关电源直流配电单元输出端子不足。

3、原开关电源系统容量满足新增5G系统设备功耗，但是移动式柴油发电机功率不足。

四、增加直流固态继电器方案实现功能

微型导轨式开关电源模块DC1具有220V转48V功能，检测旧开关电源或插框嵌入式开关电源，交流输入端380V的电压市电正常、市电停电功能，同时输出48V/5A触发信号给直流固态继电器。时间继电器T1对停电来电后延时10s给微型电源模块供电。直流固态继电器Q1只有两种工作状态：断开或闭合。

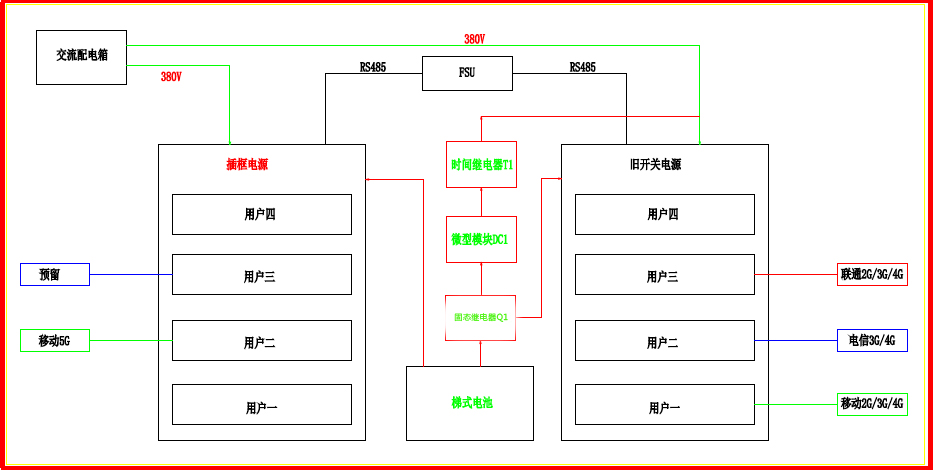

五．青岛东方佳讯提供的解决方案

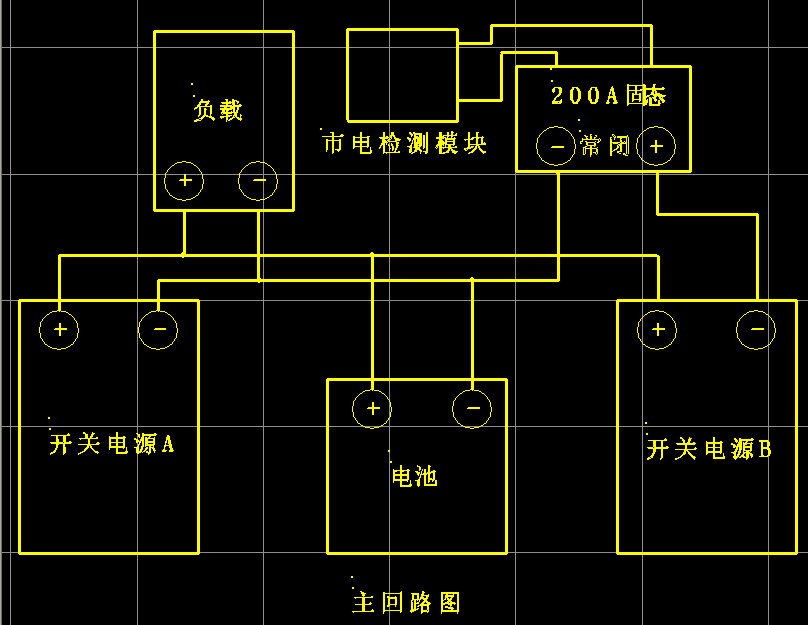

（东方佳讯方案主回路简图）

六、方案所需物料以及实物图

1、市电正常时，微型电源模块DC1检测到旧开关电源的交流输入端380V市电正常，输出48V/5A触发信号给直流固态继电器Q1立即断开，新旧开关电源为各自输出负载供电，同时插框电源为梯次电池充电。

2、市电停电时，微型电源模块DC1检测到旧开关电源的交流输入端380V市电停电，无输出48V/5A触发信号给直流固态继电器Q1立即闭合，梯次电池为新旧开关电源的输出负载供电。

①直流固态继电器两只

参数：

控制电压：DC48V

负载电流：DC200A

开关类型：常闭

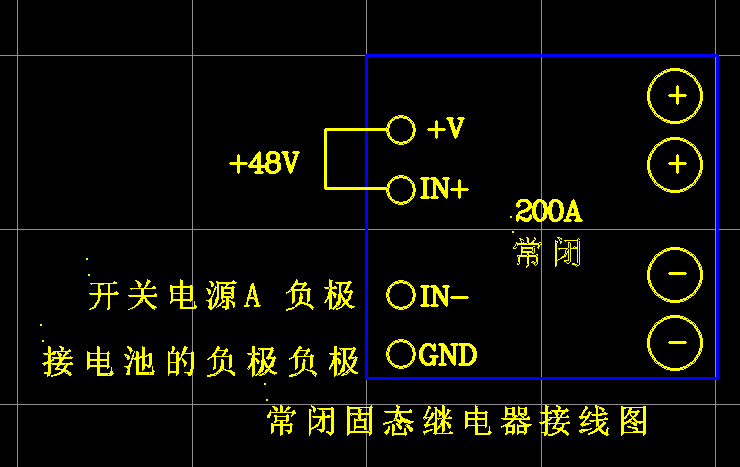

（固态继电器接线图）

②散热器一只

散热器型号：F-110

尺寸：长110mm；宽：85mm；高96mm；

重：835g

③直流散热风扇一只

参数：

尺寸：90*90*25

风量：80CFM

转速：3800RPM

寿命：70000h

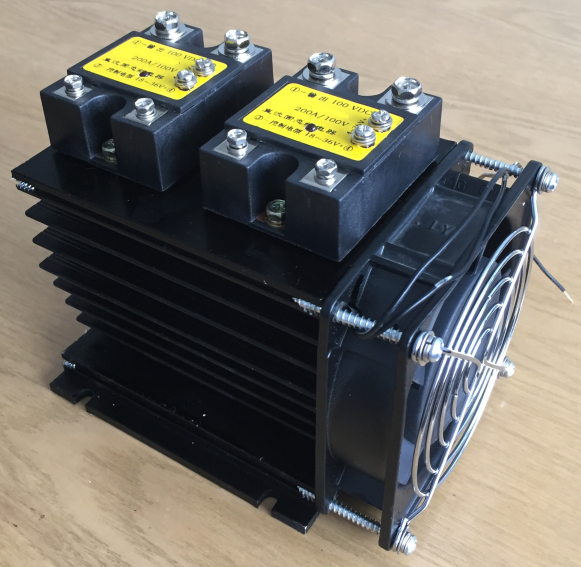

（实物图）
